До ключнапълно автоматична роботизирана система за палетизиранеза заводи и производствени съоръжения за опаковки от велпапе през 2026 г. обикновено струва между $55 000 и $280 000, в зависимост от капацитета на полезен товар, скоростта на линията, персонализирането на End-of-Arm Tooling (EOAT) и интеграцията на периферната линия. Експлоатацията на много-сменно производствено съоръжение позволява на повечето мениджъри на заводи да възстановят общата си капиталова инвестиция в рамките на 10 до 18 месеца чрез елиминиране на труда при ръчно разтоварване, предотвратяване на скрап-от материала по ръба на кутията и поддържане на непрекъсната висока-скорост на преобразуващата линия.

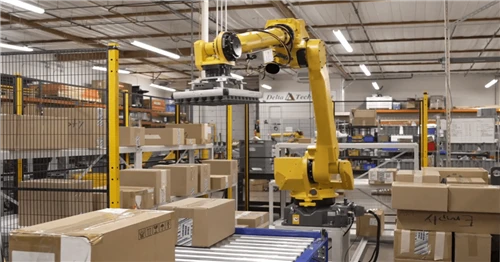

1. Преглед на системните разходи и ценови нива
Определянето на капиталовите разходи за роботизирана клетка за опаковане в край-на-линията изисква разделяне на общите разходи на самостоятелен хардуер на роботи, проектиране на персонализирани инструменти, периферни конвейери за обработка на материали, предпазни заграждения и интегриране на системни контроли. Стандартна 4-осна или 6-осна промишлена роботна ръка не може да функционира самостоятелно на пода на завода; изисква интегрирана среда за приемане на входящи пакети от гофрирани кутии, позициониране на дървени плъзгачи, вмъкване на листове и изхвърляне на готови купчини палети.
Матрица за бюджетиране по капацитет и сложност на системата
| Системна конфигурация | Очакван ценови диапазон (USD) | Работна скорост Капацитет | Приложение за целево съоръжение | Типичен прозорец за изплащане |
|---|---|---|---|---|
| Основна самостоятелна клетка за палетизиране | $55,000 – $85,000 | 10 – 16 снопа / мин | Единично бавно-до-средно флексо залепващо устройство за сгъване (FFG) или полу-автоматично извеждане на лентата. Ръчно поставяне на палети върху маркирани позиции на пода. | 14 – 18 месеца |
| Интегрирана клетка с висока-ROI | $85,000 – $150,000 | 18 – 28 връзки / мин | Високоскоростен FFG или въртящ се щанцо-изход на фреза. Разполага със задвижван квадрат на снопа, много-механичен захват и свързаност за дистанционна PLC диагностика. | 10 – 14 месеца |
| Високо{0}}скоростна много{1}}линейна автоматизирана система | $150,000 – $280,000+ | 30+ пакета/мин | Централизирана много{0}}редова емисия. Включва автоматични диспенсери за палети, вградени устройства за вкарване на листове, моторизирани верижни транспортьори и докинг станции AGV. | 18 – 24 месеца |
Базовата линияпалетизиращ робот ценаварира значително в зависимост от това дали машината е закупена като самостоятелна механична ръка или като напълно интегрирана крайна{0}}{1}}клетка за автоматизация на линията. Оценяването на отделните разходи за подсистеми помага на инженерните екипи на завода да разпределят капитала между механичните, електрическите и контролните дисциплини.
Детайлизирана разбивка на капиталовите разходи на подсистемата
- Съчленена механична ръка на робот (25% – 35% от общия бюджет):$35 000 – $75 000. Обхваща основната 4-осна или 6-осна шарнирна ръка на робот с полезен товар между 110 kg и 300 kg, включително структурната основа на пиедестала, вътрешното окабеляване на снопа и контролерите за серво задвижване.
- Край-на-инструменти за ръка / персонализиран захват (15% – 25% от общия бюджет):$12 000 – $35 000. Включва механични странични-затягащи възли, пневматични долни-поддържащи вилици, вакуумни всмукателни плочи или хибридни хващачи, проектирани специално за геометрия на велпапе и тежести на пакети.
- Захранващи транспортьори, квадратни единици и обработка на палети (20% – 30% от общия бюджет):$15 000 – $50 000. Включва задвижвани ролкови легла, центриращи-механизми за снопове, автоматични диспенсери за складове за дървени палети и тежкотоварни-изходни-верижни конвейери.
- Предпазни кутии, блокировки и захранващи панели (10% – 15% от общия бюджет):$8,000 – $20,000. Обхваща огради от телена мрежа по физически периметър, предпазни светлинни завеси, блокиращи врати за достъп и IP54 / NEMA 12 основна контролна кутия, оборудвана с промишлен шкаф климатик.
- Програмиране на PLC, системна интеграция и тестване (8% – 12% от общия бюджет):$5,000 – $15,000. Включва персонализирано програмиране на рецепти за HMI сензорен екран, ръкостискане на полева шина с линии за преобразуване нагоре и-фабрично приемане на сухо-тестване.
2. Технически фактори, влияещи върху цената на оборудването
Оценяване на модерните роботизирани системи за палетизиране изисква проверка на специфични механични и експлоатационни параметри. Предложенията за оборудване варират в зависимост от кинематичните характеристики, честотата на цикъла и структурната твърдост.
📌 Бележка за снабдяване с оборудване:Когато оценявате техническите възможности на глобалните производители, прегледайте регионалните класации в индустрията за подробни профили на доставчици:
Товар на ръката на робота и работен плик
The mechanical payload rating determines the maximum mass the arm can maneuver at maximum acceleration (>1,2 g), без да причинява термично претоварване на двигателя или грешка при позициониране.
- Лек до среден полезен товар (110 кг – 180 кг):Конфигуриран за последователности за избор на един-пакет или двоен-пакет. Работи със стандартни гофрирани кутии, излизащи от линиите за конвертиране със скорости до 18 цикъла в минута.
- Тежък полезен товар (240 кг – 300 кг+):От съществено значение за рутинни процедури за много{0}}пикиране, при които грайферът повдига цели слоеве или множество тежки вълнообразни снопове едновременно (30+ снопове на минута еквивалентна производителност).
- Обхват на обхвата (2400 mm – 3100 mm):Удълженият обхват на ръката позволява на една ръка на робот да обслужва две отделни секции за палетизиране (оформление на двойни-отсеци), елиминирайки изискването за вторична роботна единица.
Край-на-Инженеринг на инструменти за ръка (EOAT).
Боравенето с гофрирани хартиени пакети представлява сложни изисквания за боравене с материали. Прясно залепените кутии, излизащи от лепачите за флексо папки, запазват остатъчна влажност и разхлабената лента от PP/PET може да се изплъзне по време на бързо въртеливо движение.
- Пневматични странични-захващащи скоби:Използвайте подплатени алуминиеви или въглеродни стоманени плочи, за да захванете снопове странично. Много-подходящ за плътно завързани вълнообразни снопове.
- Долни-опорни механични вилици:Серво{0}}задвижвани или пневматични пръсти на вилицата се плъзгат под снопа преди повдигане. Препоръчва се за пакети без ремъци или тежки щанцовани-листове за елиминиране на провисването на долния-лист.
- Вакуумни смукателни плочи:Използвайте вакуумни вентилатори с висок{0}}поток или ежектори за сгъстен въздух, комбинирани с уплътнителни подложки от пяна. Ефективен за обработка на твърди-пластови листове, въпреки че хартиеният прах изисква рутинна поддръжка на въздушния филтър.
- Хибридни комбинирани грайфери:Интегрирайте странични-затягащи плочи, пневматични долни опорни вилици и горни-задържащи подложки. Осигурява максимална стабилност за не-втвърдени, разхлабени снопове, движещи се с високи скорости на ускорение.
Подравняване на подаването и активно изравняване на пакета
Ръката на робот може да формира прави, стабилни палетни товари само ако входящите пакети пристигат в точна физическа ориентация. Клетките за високо-автоматизация позиционират активен снопов квадрат директно преди позицията за избор. Този комплект използва моторизирани странични ремъци и крайни-стопери за изправяне на разхлабени снопове преди затягане, осигурявайки прави ъгли на палети, които отговарят на строгите складови стелажи и мандати за доставка за износ.
3. Стандарти за индустриални компоненти и интеграционни протоколи
Аниндустриален робот за палетизиранеклетката трябва да бъде изградена с помощта на не-собствени промишлени компоненти, така че техниците по вътрешната поддръжка да могат да изпълняват задачи за подмяна, като използват местни налични търговски запаси.
Стандартизирана матрица на марката на компонента
| Подсистемен модул | Стандартна марка на компонента | Техническа оперативна функция |
|---|---|---|
| PLC контролна архитектура | Siemens S7-1500 / Allen-Bradley ControlLogix | Централен контрол на клетките, съхранение на рецепти, логика за последователност на движенията и ръкостискания на линии. |
| Пневматично задействане | SMC / Festo | Захващащи цилиндри за захващане, задействане на долната вилица и позициониране на задвижването на снопа. |
| Конвейерни мотор-редуктори | SEW-Eurodrive / Nord | Моторизирани задвижвания за подаващи ролкови легла и тежкотоварни-пълни-верижни конвейери за палети. |
| Ниско{0}}електричество | Schneider Electric / ABB | Термични прекъсвачи, контактори, релета за претоварване и главни предпазни прекъсвачи. |
| Сензори и предпазни завеси | Sick / Banner Engineering / Omron | Откриване на пакети, оптични сензори за позициониране на палети и наблюдение на безопасната зона по периметъра. |
Контролни протоколи и линейна комуникация
Безпроблемната комуникация между клетката за палетизиране и преобразуващото оборудване нагоре по веригата предотвратява спиране на линия и резервно копиране на материала. Съвременните клетъчни контролери използват fieldbus мрежи като PROFINET или EtherNet/IP. Когато линията за преобразуване нагоре промени рецептите за поръчка, главният PLC на линията автоматично актуализира размерите на пакета, моделите на подреждане на слоевете и максималните височини на стека към HMI на клетката на робота. Операторът не трябва ръчно да настройва координатите на движение, намалявайки продължителността на смяната на работата от 20 минути до под 30 секунди.
4. Скрити Capex/Opex реалности и интеграция на сайта
Оценяването на предложенията за оборудване въз основа единствено на цените на FOB машината често води до неочаквано преразход на бюджета по време на пускането на обекта в експлоатация. Мениджърите на завода трябва да предвидят бюджет за логистика, граждански модификации, комунални връзки и текущо обслужване.
Скрити разходни артикули и Планиращ бюджет за интегриране на сайт
| Разходна категория | Приблизителен диапазон на разходите (USD) | Описание и стратегия за намаляване на разходите |
|---|---|---|
| Товари, опаковки и морска застраховка | $4,000 – $12,000 | Океански контейнери (40-футов висок куб или отворен отгоре), вакуумно{1}}запечатано фолио против-ръжда и транзитна застраховка. |
| Митнически такси и освобождаване при внос | 5% – 12% от CIF стойността | Варира в зависимост от юрисдикцията на внос (напр. SAT регламенти в Мексико, тарифни рамки на АСЕАН). Осигурете точни класификации на кода по ХС отрано. |
| Граждански работи и комунални услуги | $3,000 – $8,000 | Стоманобетонно изравняване на пода (минимум 150 мм дълбочина с арматура), основни 480V / 380V захранващи капки и сух сгъстен въздух (6 бара). |
| -Инсталиране и въвеждане в експлоатация на място | $6,000 – $15,000 | Дневни ставки на инженер за обслужване на място, пътни разходи, механично анкерно закрепване и интегриране на линия.(Намалено чрез поръчка на предварително-окабелени модулни клетки). |
| Годишно споразумение за ниво на обслужване (SLA) | $2,000 – $5,000 / година | Включва 24/7 дистанционен достъп до мрежата на PLC, гаранции за спешно обслужване на място, планирано смазване на ставите и достъп до инвентара на местни резервни части. |
Кондициониране на захранването и защита от прах
Производствените предприятия, работещи в регионални индустриални зони, често изпитват спадове на мрежовото напрежение и електрически преходни процеси. Серво контролерите на рамената на промишлени роботи са чувствителни към нестабилност на напрежението.
Безусловното електрическо захранване може да причини прекъсване на повреда в серво задвижването, което води до загуба на референтна позиция на енкодера и спиране на линията по средата на-цикла. Инсталирането на изолационен трансформатор и регулатор на мрежово напрежение вътре в главния корпус предпазва управляващата електроника.
В допълнение, високите температури на околната среда, съчетани с фин хартиен прах, причиняват прегряване на вътрешния електрически шкаф. Оборудването на главния контролен панел с климатик IP54 / NEMA 12 предпазва вътрешните серво усилватели и хардуера на PLC процесора.
5. Стратегия за снабдяване: Глобален Tier-1 срещу специализирани китайски системни интегратори
Когато се снабдяват с машини, корпоративните купувачи трябва да оценят по-високите ценови точки на западните интегратори спрямо капиталовата ефективност, предлагана от специализираните глобални OEM производители на машини. Избиране на a робот за палетизиране Китай OEM решението позволява на кутийните заводи да прилагат модерно автоматизирано боравене, като същевременно запазват капитала за инвестиции в коругатори и печатни линии нагоре.
Матрица за сравнение на доставчици
| Критерии за оценка | Глобални интегратори от ниво 1 (САЩ / ЕС) | Специализирани китайски системни интегратори |
|---|---|---|
| Първоначална цена на клетката до ключ | Високо ($160 000 – $300,000+) | Конкурентен ($60 000 – $120 000) |
| Core Robot Arm Brand | Родно/патентовано Tier-1 бранд ръка | FANUC / ABB / KUKA рамо ИЛИ тежко-промишлено рамо за домашни условия |
| Гъвкавост на персонализирането на оформлението | Твърди модулни стандарти; Инженерингът по поръчка изисква големи допълнителни такси | Висока гъвкавост; персонализирана L-форма или стегнати-рамки за клетки, изградени по CAD чертежи |
| Стандартно качество на компонента | Глобален стандарт (Siemens, Allen-Bradley) | Използвани глобални стандартни компоненти (Siemens, SMC, Schneider, SEW) |
| Техническа поддръжка и отдалечен достъп | Регионални клонове; по-високи тарифи за обслужване на място | 24/7 дистанционна диагностика на PLC рутер + регионална сервизна мрежа |
| Среден прозорец на изплащане | 22 – 36 месеца | 10 – 14 месеца |
Избирането на реномиран китайски производител на машини изисква проверка дали доставчикът интегрира не-патентовани международни марки компоненти за високо-износващи се възли.
Използването на стандартни пневматични вентили SMC, PLC на Siemens и разпределителна уредба на Schneider гарантира, че ако електромагнитен клапан или фотоелектрически сензор се нуждае от подмяна след години на непрекъсната работа, персоналът по поддръжката на обекта може да осигури стандартни резервни части на местно ниво, без да чака международни доставки.
6. Изчерпателна финансова възвръщаемост на инвестициите и рамка за изплащане
За да оправдаят капиталовите разходи за оборудване пред членовете на борда и финансовите контрольори, инженерните директори на завода трябва да определят количествено оперативните спестявания, като използват реалистични показатели за производителност на завода.
Формула за изчисляване на периода на изплащане
Финансов казус за гофрирана линия на 3 смени
Помислете за съоръжение за велпапе, работещо с високо-скоростна машина за залепване на флексо сгъвачи, произвеждаща 220 листа в минута на 3 работни смени (24-часово непрекъснато производство):
- Ръчен труд при разтоварване:Изисква 1 ръчен оператор на смяна при изхода на преобразуващата линия (общо 3 работници за 24 часа).
- Напълно обременени разходи за труд:$18 000 USD на работник на година (включва заплати, данъци, здравно осигуряване и административни разходи).
- Общи преки годишни разходи за труд: $18,000 × 3 = $54 000 USD / година
- Обща инсталирана капиталова инвестиция:Напълно висока-ROI индустриален робот за палетизиранеразходи за клетки$75 000 USDнапълно кацнат, инсталиран и въведен в експлоатация.
- Вторични финансови спестявания:
- Елиминиране на скрап от ръба на кутията:Ръчното разтоварване причинява повреда по ръбовете на горния и долния лист на незавързаните пакети. Елиминирането на падане на борда спестява$6,000 USD / годинав скрап картон.
- Възстановена пропускателна способност на преобразуващата линия:Умората по време на късните смени принуждава ръчните оператори да работят на линията за преобразуване при 80% максимална номинална скорост. Автоматизираното палетизиране поддържа непрекъснато 100% номинална скорост на машината, генерирайки приблизителна$10 000 USD / годинав допълнителен нетен марж.
Сравнение на много{0}}оперативната възвращаемост
| Финансов параметър | Работа на 1 смяна (8 часа/ден) | Работа на 2 смени (16 часа/ден) | Работа на 3 смени (24 часа/ден) |
|---|---|---|---|
| Заменен разтоварващ труд | 1 работник | 2 Работници | 3 Работници |
| Годишни спестявания от директен труд | $18,000 | $36,000 | $54,000 |
| Годишни спестявания на скрап | $2,000 | $4,000 | $6,000 |
| Марж на възстановения капацитет | $3,000 | $6,000 | $10,000 |
| Общо комбинирани годишни спестявания | $23 000 / година | $46 000 / година | $70 000 / година |
| Обща цена на инсталираната система | $75,000 | $75,000 | $75,000 |
| Изчислен период на изплащане | 39.1 месеца | 19,5 месеца | 12,8 месеца |
- Обща годишна финансова печалба:$54 000 (Труд) + $6 000 (Скрап) + $10 000 (Капацитет) =$70 000 USD / година
- Изчисляване на изплащането:($75 000 Инвестиция ÷ $70 000 Годишни спестявания) × 12 =12,8 месеца
За 3-сменни операции в завода автоматизираната опаковъчна клетка възстановява цялата си инвестиция до ключпод 13 месеца. През оставащия експлоатационен живот на машината от 8 до 10 години, текущите спестявания на труд и материали директно намаляват оперативните разходи за единица.
7. Контролен списък за технически доставки и лист с данни за RFP
Преди да изпратите заявка за предложение (RFP) до производителите на машини, съставете следните параметри на завода, за да осигурите точни инженерни прегледи и обвързващи оферти за оборудване:
Лист с технически данни за RFP
- Спецификации на изходящия поток на преобразуващото оборудване:Височина на централната линия на изходния конвейер, максимална производствена скорост на листа (листове/мин) и конфигурация на машината за ленти.
- Диапазон на размерите на гофриран пакет:
- Минимален размер на пакета: Дължина × Ширина × Височина (mm) и тегло (kg).
- Максимален размер на пакета: Дължина × Ширина × Височина (mm) и тегло (kg).
- Атрибути на платката: Профили на флейта (E, B, C, BC двойна -стена) и граници на прага на компресия.
- Спецификации за подреждане на готови палети:
- Размери на дървения плъзгач: Стандартни ISO палети, американски плъзгачи (48 x 40 инча) или персонализирани плъзгачи.
- Максимална височина на завършен товар: Включително дървена плъзгаща основа (напр. 1800 mm, 2100 mm).
- Конфигурации на шаблони за подреждане: Изисквания за подреждане на колони, блокиране на въртящо се колело или междинни{0}}изисквания за листове.
- Налично подово пространство и свободно пространство над главата:Налична дължина на клетката, ширина и светла височина на мостов кран (mm). Прикачете DWG/CAD етажни планове, показващи колони на сгради, главни пътеки за достъп и пътеки за движение на мотокари.
- Помощна инфраструктура на сайта:Налично мрежово напрежение (480V 3-фазно 60Hz или 380V 3-фазно 50Hz), налягане на подаване на въздушния компресор в тръбопровода (bar) и локализиран температурен диапазон на вътрешната околна среда (градуси).
8. Следващи стъпки за внедряване
Модернизиране на крайните--опаковки със специално предназначениенапълно автоматична роботизирана система за палетизиранепремахва ръчните трудови ограничения, стабилизира производствената продукция и осигурява постоянно качество на завършените палети.
За да оцените персонализирани конфигурации на машини за вашия завод:
- Компилирайте подробни диапазони на размерите на пакета кутии и целеви скорости на линията.
- Поискайте подробни предложения, които включват списъци с части за търговско износване и споразумения за ниво на обслужване на дистанционно PLC.
- Изисквайте от доставчиците на оборудване да осигурят персонализирана 3D симулация на клетъчно оформление, съответстваща на CAD чертежа на вашето предприятие, за да проверите времената на цикъла и маневреността на мотокарите, преди да издадете поръчки за покупка.
